VCX 1500超声波细胞破碎仪

VCX 1500

1500 Watts

Processing Volume: 1 – 10L*

The VCX 1500 is a reliable and durable choice for many applications. This model includes a 1” diameter, 10” long probe with a 100µm maximum amplitude.

A variety of probe options are available including the ffow cell inline processing accessory. Electrical requirements are 220V, 50/60Hz, single phase, 20A.

FEATURES:

• Programmable

• Variable power output

• 10 hour timer

• Pulse mode

• Wattage and Energy display

• Temperature monitoring

• Energy setpoint

Ordering information: Model no. VCX 1500

1500 watt ultrasonic processor with 1” diameter probe, booster and tool kit.

Note: Air cooling of the converter by a compressed air source is required. The user must provide approximately 10psi (5 cfm) of clean, dry air to prevent overheating of the ultrasonic processor.

SPECIFICATIONS

Power Output: 1500 watt maximum

Frequency: 20kHz

Dimensions: H x W x D: 7 x 15 x 18.25” (178 x 380 x 464mm)

Ultrasonic Converter: Part #CV294

Diameter :3” (76.2mm)

Length: 6.25” (159mm)

Standard Probe: Part #630-0697

Tip Diameter :1” (25mm)

Material: Ti6Al4V titanium alloy

Booster (2:1) :Part #BHN294T21

Length: 5” (129mm)

Converter Cable: Part #201-0106

Length: 10’ (3m)

Tool Kit: Part #888-00054 spanner wrench (2 included)

Optional:

Stand with Clamp Part #830-00461

Temperature Probe Part #830-00060

Sound Enclosure Part #830-00474

*The actual processing volume of a speciffc probe or accessory is application speciffc.

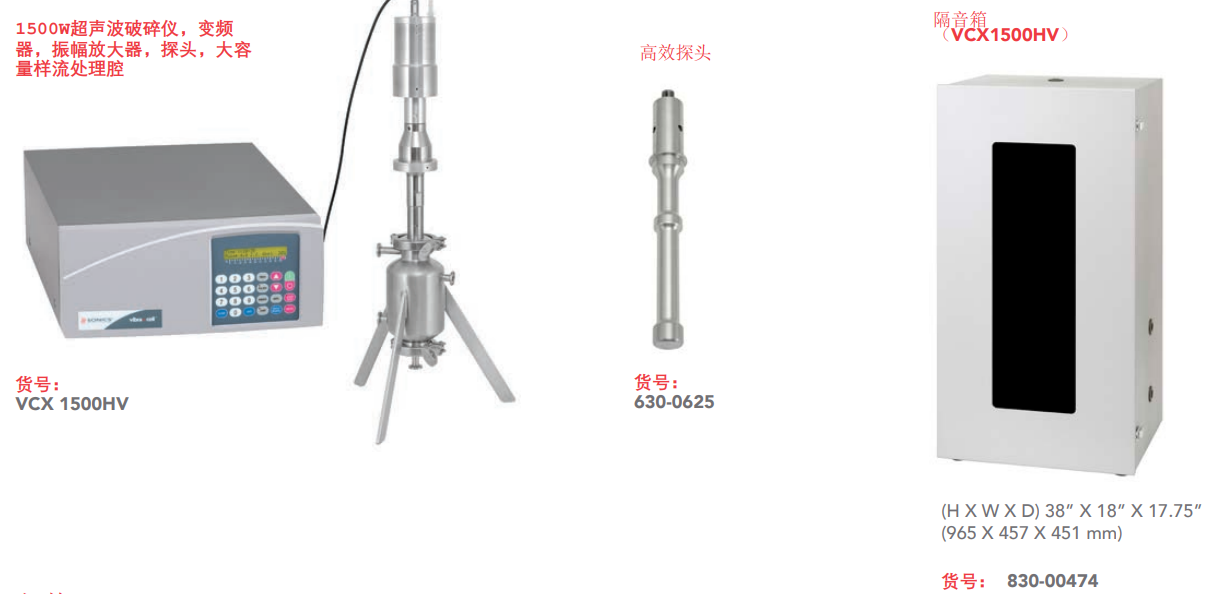

HIGH VOLUME CONTINUOUS FLOW CELL

The ffow cell enables large volume, continuous processing.

The throughput rate depends on many variables including viscosity and desired degree of processing. The ffow cell is recommended for the treatment of low viscosity samples which do not require extended exposure to ultrasonics. For optimum performance, when working on a ffow through basis, pre-mixing the sample with a mechanical stirrer

is recommended. Multiple units can be used in series to reduce processing time and/or maintain higher ffow rates.

The liquid sample is pumped into the ffow cell through the inlet at the bottom of the unit. As the sample passes through the cavitation ffeld, it is processed. The processed liquid exits the unit through an outlet port. The degree of processing can be controlled by adjusting the intensity of sonication as well as ffow rate.

The ffow cell is easily disassembled for inspection and cleaning, and is water jacketed to enable the sample to be cooled while it is being processed. All wetted parts are autoclavable.

FLOW CELL SPECIFICATION

Material: 316L stainless steel

Height: 17” (432 mm)

Width: 16” (406 mm)

Weight: 12 lbs. (5.5 kg)

Operating pressure: Up to 100 psi

Internal volume w/probe: 400 mL

Product/Coolant Connectors: ½” (13 mm) sanitary ffttings

VCX 1500超声波处理器

功率：1500瓦

处理容量：1-10升*

VCX 1500是经久耐用的可靠之选，适用于多种应用场景。该型号标配1英寸直径、10英寸长探头，最大振幅达100微米。

提供多种探头选配方案，含流动池连续处理配件。电气要求：220伏，50/60赫兹，单相，20安。

产品特点：

• 可编程控制

• 功率无级可调

• 10小时定时功能

• 脉冲工作模式

• 实时功率与能量显示

• 温度监控系统

• 能量设定点控制

订购信息：型号 VCX 1500

1500瓦超声波处理器（含1英寸直径探头、变幅杆及工具包）

注：需配备压缩空气源对转换器进行风冷。用户须提供约10磅/平方英寸（5立方英尺/分钟）洁净干燥气源，防止设备过热。

技术规格

输出功率：最高1500瓦

工作频率：20千赫

外形尺寸：高×宽×深 7×15×18.25英寸

（178×380×464毫米）

超声波转换器：部件号CV294

直径：3英寸（76.2毫米）

长度：6.25英寸（159毫米）

标准探头：部件号630-0697

尖端直径：1英寸（25毫米）

材质：Ti6Al4V钛合金

变幅杆（2:1）：部件号BHN294T21

长度：5英寸（129毫米）

转换器电缆：部件号201-0106

长度：10英尺（3米）

工具包：部件号888-00054 扳手（含2把）

选配件：

带夹具支架：部件号830-00461

温度探头：部件号830-00060

隔音罩：部件号830-00474

*特定探头或配件的实际处理容量视具体应用而定。

大容量连续流动处理池

该流动池可实现大容量连续处理。吞吐量取决于物料粘度、预期处理效果等多重因素。推荐用于处理低粘度样品且无需长时间超声作用的场景。为达到最佳效果，建议在连续流动处理前先用机械搅拌器对样品进行预混合。可串联多台设备以缩短处理时间和/或维持更高流速。

工作原理：

液体样品通过底部进口注入流动池，流经空化场时完成处理，最终从出口排出。通过调节超声强度与流速可精确控制处理程度。

产品特性：

• 采用316L不锈钢材质

• 支持快速拆装便于检测清洗

• 内置水冷夹套确保处理过程温控

• 所有接触液体部件均支持高温灭菌

流动池技术参数

材质：316L不锈钢

高度：17英寸（432毫米）

宽度：16英寸（406毫米）

重量：12磅（5.5千克）

工作压力：最高100磅/平方英寸

含探头内容积：400毫升

物料/冷却液接口：½英寸（13毫米）卫生级接头
